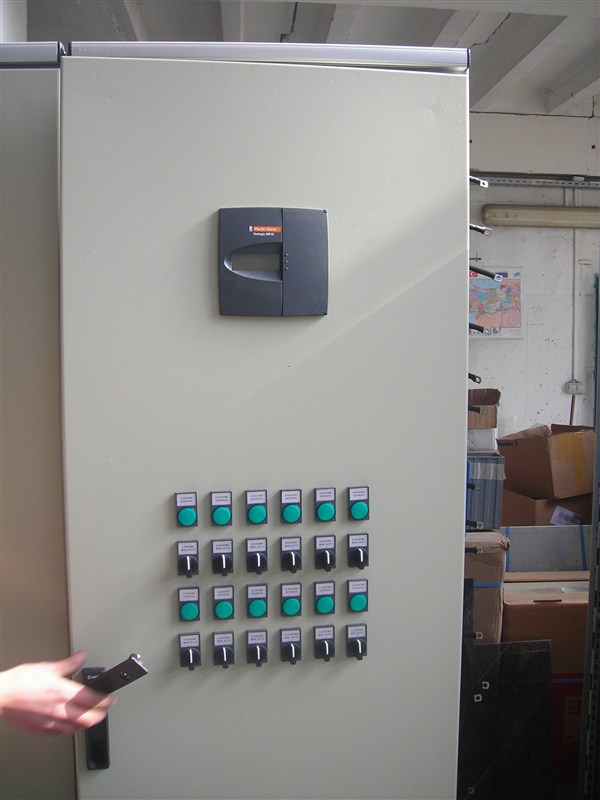

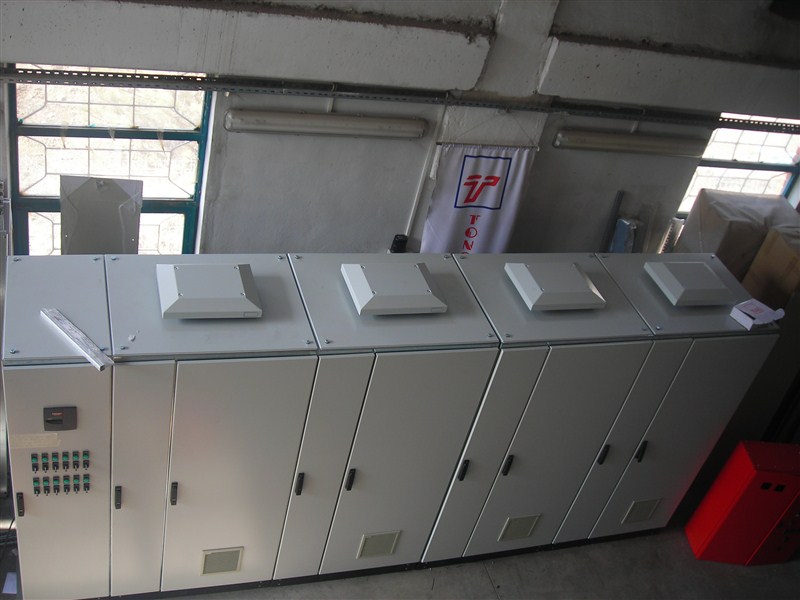

KOMPANZASYON

Kompanzasyon günümüzde özellikle sanayi ve enerji tüketimi yüksek olan yerlerde son derece gereklidir. Kompanzasyon ile hem elektriksel değerleri daha sağlıklı hale getiriyoruz hem de enerji tüketimi yüksek oranda düşürüyoruz. Özellikle tristör kontrollü kompanzasyon ile son derece gelişmiş ve güvenilir bir kompanzasyon sağlıyoruz. Kullandığımız VarFast’ın tristör kontrollü modülleri aşağıdaki özelliklere sahiptir. Çalışma Yapısı Modül anahtarlama işlemini, harici reaktif güç kontrol rölesinin çıkış sinyaline bağlı olarak yapmaktadır. Anahtarlama yaparken modül en fazla 20ms içinde tepki vermektedir. Modülün devreye girmesi sırasında akım ve gerilimde herhangi bir geçici rejim veya salınım olmaması için özel olarak geliştirilen kontrol algoritması doğru anahtarlama anına karar vermektedir. Akademik yaklaşımla geliştirilen özel karar verme algoritması sayesinde gerçek çalışma ortamında yapılan testler modülün anahtarlaması sırasında herhangi bir akım veya gerilim harmoniği oluşturmadığını göstermiştir. Kondansatör gerilim dalga şekilleriyle birlikte röle kontrol sinyali aşağıda verilmiştir. Grafiklerde modülün anahtarlaması sırasında herhangi bir geçici rejim veya salınım olmadığı açıkça görülmektedir.

Mavi renkli grafik röle sinyalini göstermektedir. Diğer iki sinyal ise iki faza ait kondansatör gerilimleridir. Röle "on" olduğu andan itibaren 20ms süre içinde kondansatörler geçici rejimsiz (transient-free) olarak devreye alınmaktadır. Şekilde görülen röle sinyali kondansatör bankasını saniyede 16 kez devreye alınıp çıkarılmasını sağlamaktadır. Bu hızda herhangi bir geçici rejim olayı olmadığı şekildeki gerçek çalışma koşulu ölçüm verisi sağlar.

Üstün Özellikleri

• 25Hz’lik röle sinyalini gecikme olmaksızın takip edebilir. Devreye girip çıkmalar arasında bekleme olmaksızın güç faktörü düzeltici bankayı saniyede 25 defa devreye alıp çıkartabilir.
• Hızlı devreye girip çıkabilme (En fazla 20ms tepki süresi)
• Anahtarlama sırasında akım veya gerilim harmoniği oluşturmama
• Çalışma için herhangi bir DA(DC) gerilim kaynağına ihtiyaç duymama
• Deşarj dirençlerine ihtiyaç duymama
Şebekeden kaynaklanan yüksek gerilimlere karşı kondansatörlerin yüksek gerilim değerlerine şarj olmaması için yazılımsal aşırı gerilim koruma özelliği
• Hızlı değişen AG yükler için güç faktörü düzeltici çözüm

Kullanım Alanları

• Tekstil
• Endüstri-Sanayi
• Ark ve Pota Ocakları
• Punto Kaynak Sistemleri vb.
